제품 상세 정보:
|
| 이름: | 12° 무빙워크 | 딥 각도 α: | 12° |
|---|---|---|---|
| 속도: | 0.5M/S | 높이를 여행하기: | 1000-3000 |
| 모터 성능: | 5.5KW | 공급: | 380VAC 50Hz |
| 보증: | 12개월 | 단계 자료: | 스테인리스 스틸 |
| 제품 이름: | 에스컬레이터와 보도를 이동하는 것 | 종류: | 에스컬레이터와 보도를 이동하는 것 |
| 제품: | 에스컬레이터와 보도를 이동하는 것 | ||
| 강조하다: | 공항 걷는 에스컬레이터,공항 이동하는 보도 |
||

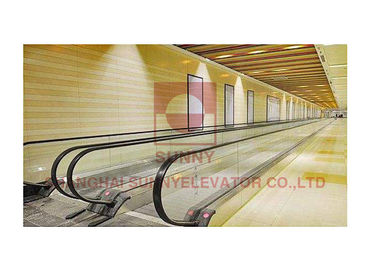

야외 12° 에스컬레이터 및 이동 도보 속도 0.5m / S 슈퍼마켓
| 모터 용량 (KW) |
이동 높이 H |
이동 높이 H |
||
| 1000-3000 | 5.5 | 1000~3200 | 5.5 | |
| 3000-4000 | 7.5 | 3300-4200 | 7.5 | |
| 4100-4200 | 8 | 4300-4400 | 8 | |
| 4300~6800 | 11 | 4500-7000 | 11 | |
| 6900-9000 | 15 | 7100-9200 | 15 | |
| 중앙 지원 높이 H1 |
여행의 높이가 2600 H1=H/2-780 |
|||
| 중앙 지원 높이 H1 중앙 지원 높이 H2 |
여행의 높이가 5800 H1=H/3-881이고 두번째는 H2=2H/3-681 |
|||
| 전원 공급 사용은 380V AC 50Hz 3단계 5선 전원 공급을 공급해야합니다. 전압은 ≤10이어야합니다. 시작에서 움직이는 걸음 그리고 전압은 정상 작동에서 ≤5이어야 합니다.최대 시작 전류 가등전류의 3.5배 이하가 되어야 합니다. |
||||
| 기술 참고 | ||
| 침수각 α | 12° | |
| 속도 V | 0.5m/s | |
| 계단 너비 A | 1000 | 800 |
| 핸들레일 내부 사이드 거리 B |
1158 | 958 |
|
핸들레일 중앙 거리 C |
1238 | 1038 |
| 바깥 너비로 이동 D |
1600 | 1400 |
|
지지 빔 길이가 E |
1660 | 1460 |
| 외부 배럴 너비 F |
2310 | 2110 |
| 구덩이 너비 G | 1660 | 1460 |
| 반대 힘을 지원 R1[kN] |
0.009xL11+22 | 0.0078xL11+19 |
| 반대 힘을 지원 R2 [kN] |
0.009xL12+10 | 0.0078xL12+9 |
|
반대 힘을 지원 R3 [kN] |
0.0117x[L1+L2] | 0.01014x[L1+L2] |
|
반대 힘을 지원 R4 [kN] |
0.0117x[L2+L3] | 0.01014x[L2+L3] |
참고문서
1.이 이동 도보가 두 번째 층과 위에 설치되면, 덩어리 취소됩니다. 그리고 바닥
그리고 건물의 출구는 대칭적이어야 합니다.
2입구에 충분한 비장된 공간이 필요합니다.
그리고 이동 도보의 출구. 폭은 1310보다 작지 않아야 하 고 손레일 벨트에서 깊이
어떤 장벽의 변변은 2500보다 작지 않아야 합니다.
3. 이동 도보와
어떤 장애물도 ≥500
4사용자 필요 로 저항 이 적 은 지상 연결 장비 를 공급
4오hm보다
5이동 높이가 H≤2600일 때, R3, R4를 지원할 수 없습니다.

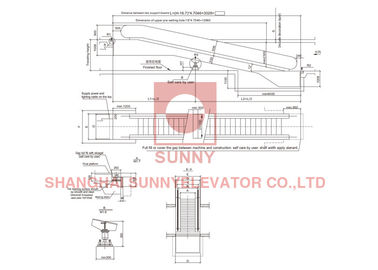

6이동 높이 2600 7이동 높이 5800 < H≤7800 때, 우리는 단지 10 지원 R3, R4 및 L1=12=13=1/3 필요합니다. 8이 계획은 현재 12 ° 표준 이동 도보 건설 크기입니다, 건설을 실행 할 수없는 경우, 기술 부서에 문의하십시오 9이 계획의 단위는 밀리미터입니다. 우리는 사전 통지없이 변경할 권리를 보유합니다. 12° 움직이는 걸음걸이 설계 도면 FAQ
1엘리베이터 케이블은 내구성이 좋나요?
엘리베이터 와이어 로브는 특별한 규정과 요구 사항이 있습니다. 구성은 단지 와이어 로브와 등급 부하뿐만 아니라 견인 크기를 고려합니다. 결과적으로,철끈의 팽창 강도는 리프트의 무게보다 크다안전 요소는 4개 이상의 철 로프가 장착되어 있어 동시에 부러지지 않습니다.
2. 엘리베이터가 작동하는 동안 갑자기 전력 고장이 위험합니까?
이 경우, 엘리베이터는 전기 및 기계 안전 장치로 인해 자동으로 멈출 것입니다. 전력 고장 경우, 엘리베이터 브레이크는 자동으로 작동합니다.계획된 정전과 같은 전력 공급 부서, 사전 알림도 작동합니다.
3갑자기 문을 닫을 때 우리가 다칠까요?
닫는 과정에서, 사람들이 홀 문을 만지면, 엘리베이터의 문은 위험 없이 자동으로 다시 시작됩니다.이 스위치 동작은 엘리베이터를 닫을 수 없습니다 심지어 다시 열 수 없습니다또한, 닫는 힘도 여기에 있습니다.
4엘리베이터가 잘 작동하고 있어?
엘리베이터는 (트랙터) 견인 드라이브를 통해 반중력 철 로프로 작동되며, 가이드 레일에 오르락 내리락을 만듭니다.
5에스컬레이터 설치가 복잡해?
우리는 에스컬레이터의 기능이 반드시 작업의 복잡성에 비례하지 않는다고 믿습니다. 따라서 우리가 설계한 에스컬레이터는 통합 구조를 적용합니다.장비가 더 정확하고 효율적으로 작동하여 더 쉽고 편리하게 작동 할 수 있도록.
6인증서가 있나요?
네, 우리는 ISO9001 / CCC / CE 인증서를 가지고 있습니다.
