제품 상세 정보:
|
| 제품명: | 영구 자석 동기 기어리스 견인 기계 | 짐: | 320~1000kg |
|---|---|---|---|
| 운동 중량: | 210KG | 작업 의무: | S5-40%Ed |
| INS.클래스: | 에프 | 의무: | S5~40% |
| 운송: | 바다 배달 | 애플리케이션: | 엘리베이터 |
| 모델: | 영구 자석 동기 기어리스 견인 기계 | 제품: | 승강기 엘리베이터부 |
| 사용: | 영구 자석 동기 기어리스 견인 기계 | ||
| 강조하다: | 영구 마그네트 기어 없는 견인 기계,320~1000kg의 기어 없는 견인 기계,동시식 변속도 없는 견인 모터 |
||

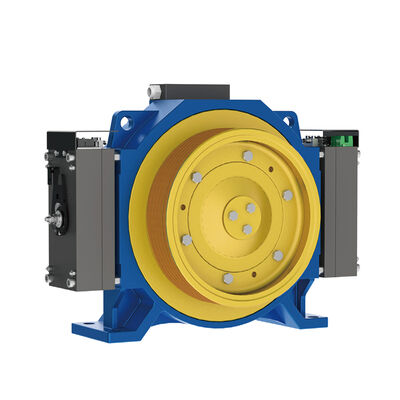

영구 자석 동기 기어리스트랙션 머신320~1000kg 하중용
| 매개변수 | 값 |
|---|---|
| 공급 전압 | 380V |
| 로핑 비율 | 2:1 |
| 정격 하중 | (320~1000) kg |
| 정격 엘리베이터 속도 | (1.0~1.75) m/s |
| 트랙션 풀리 피치 직경 | Φ320 mm |
| 쉘 보호 등급 | IP41 |
| 절연 등급 | F |
| 최대 축 정적 하중 | 3000 kg |
| 듀티 사이클 | S5-40% |
| 순중량 | 210 kg |
모델: MCK100 – 기술 사양
| 유형 | 하중 (kg). | 속도 (m/s) | 풀리 홈 | 전류 (A) |
전력 (kW) |
속도 (rpm) | 주파수 (Hz) |
토크 (N.m) |
극 수 |
풀리 직경.(mm) |
L (mm) |
L1 (mm) |
L2 (mm) | β 각도 (°) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 320-1.0 | 320 | 1.0 | 3×Φ8×12 | 5 | 2.2 | 119 | 23.8 | 180 | 24 | 320 | 225 | 52 | 163 | 95 |
| 320-1.5 | 320 | 1.5 | 3×Φ8×12 | 8 | 3.4 | 179 | 35.8 | 180 | 24 | |||||
| 450-1.0 | 450 | 1.0 | 4×Φ8×12 | 7 | 2.7 | 119 | 23.8 | 220 | 24 | 320 | 225 | 52 | 163 | |
| 450-1.5 | 450 | 1.5 | 4×Φ8×12 | 11 | 4.1 | 179 | 35.8 | 220 | 24 | |||||
| 450-1.6 | 450 | 1.6 | 4×Φ8×12 | 11 | 4.4 | 191 | 38.2 | 220 | 24 | |||||
| 450-1.75 | 450 | 1.75 | 4×Φ8×12 | 11 | 4.8 | 209 | 41.8 | 220 | 24 | |||||
| 630-1.0 | 630 | 1.0 | 5×Φ8×12 | 10 | 3.9 | 119 | 23.8 | 310 | 24 | 320 | 235 | 57 | 163 | |
| 630-1.5 | 630 | 1.5 | 5×Φ8×12 | 16 | 5.8 | 179 | 35.8 | 310 | 24 | |||||
| 630-1.6 | 630 | 1.6 | 5×Φ8×12 | 16 | 6.2 | 191 | 38.2 | 310 | 24 | |||||
| 630-1.75 | 630 | 1.75 | 5×Φ8×12 | 16 | 6.8 | 209 | 41.8 | 310 | 24 | |||||
| 800-1.0 | 800 | 1.0 | 6×Φ8×12 | 13 | 5.1 | 119 | 23.8 | 410 | 24 | 320 | 245 | 61 | 163 | |
| 800-1.5 | 800 | 1.5 | 6×Φ8×12 | 22 | 7.7 | 179 | 35.8 | 410 | 24 | |||||
| 800-1.6 | 800 | 1.6 | 6×Φ8×12 | 22 | 8.2 | 191 | 38.2 | 410 | 24 | |||||
| 800-1.75 | 800 | 1.75 | 6×Φ8×12 | 22 | 9.0 | 209 | 41.8 | 410 | 24 | |||||
| 1000-1.0 | 1000 | 1.0 | 7×Φ8×12 | 16 | 6.4 | 119 | 23.8 | 510 | 24 | 320 | 295 | 66 | 204 | |
| 1000-1.5 | 1000 | 1.5 | 7×Φ8×12 | 26 | 9.6 | 179 | 35.8 | 510 | 24 | |||||
| 1000-1.6 | 1000 | 1.6 | 7×Φ8×12 | 26 | 10.2 | 191 | 38.2 | 510 | 24 | |||||
| 1000-1.75 | 1000 | 1.75 | 7×Φ8×12 | 26 | 11.2 | 209 | 41.8 | 510 | 24 |
FAQ
1. 엘리베이터 와이어 로프는 내구성이 있습니까?
엘리베이터 와이어 로프는 특별한 규정과 요구 사항이 있습니다. 구성은 와이어 로프와 정격 하중뿐만 아니라 트랙션 크기도 고려하여 이루어지므로 와이어 로프의 인장 강도는 리프트의 무게보다 큽니다. 안전 계수는 네 개 이상의 와이어 로프가 장착되어 있습니다. 따라서 동시에 끊어지지 않습니다.
2. 엘리베이터 운행 중 갑자기 정전되면 위험합니까?
발생 시 전기 및 기계 안전 장치로 인해 엘리베이터가 자동으로 정지합니다. 정전 시 엘리베이터 브레이크가 자동으로 작동합니다. 또한, 계획된 정전과 같은 전력 공급 부서에서는 사전에 통지하고 운영합니다.
3. 갑자기 닫힐 때 다칠까요?
닫힘 과정에서 사람이 홀 도어를 만지면 엘리베이터 문이 위험 없이 자동으로 다시 시작됩니다. 클램핑 방지 스위치가 있어 게이트가 닿으면 이 스위칭 동작으로 인해 엘리베이터가 닫히지 않거나 다시 열릴 수 있습니다. 또한, 닫힘 힘도 여기에 있습니다.
4. 엘리베이터는 어떻게 운행됩니까?
엘리베이터는 카운터웨이트 와이어 로프를 통해 (트랙터) 트랙션 드라이브로 작동하여 가이드 레일을 따라 오르내립니다.
5. 에스컬레이터 설치가 복잡합니까?
에스컬레이터의 기능이 작동 복잡성과 반드시 비례하는 것은 아니라고 생각합니다. 따라서 저희가 설계한 에스컬레이터는 통합 구조를 적용하여 장비가 더 정밀하고 효율적이며 시운전이 더 쉽고 편리합니다.
6. 인증서가 있습니까?
예, ISO9001 / CCC / CE 인증서를 보유하고 있습니다.
